Sziasztok.

Ugye a festő kabin tesztjénél jeleztem, hogy elég hiányolom a világítást. Mint említettem, az újabb kivitelben már benne van de azért erre esett a választásom mert ez előbb megérkezett. Most viszont elérkezett ennek a ledesítése.

Előre leszögezem, hogy ez nem a tőlem megszokott precizitással készült, inkább a használhatóságra mentem.

Na akkor kezdjük is. Első lépésként lemértem, hogy kb mekkora világítást szeretnék, pontosabban, hogy hogy és mi fér el. Így levágtam egy 35 cm-es darabot az aluprofilból. Ez, hogy szépen befeküdjön a helyére, kicsit meghajtogattam, ezzel egy kis ívet adva a dolognak. Ezt valahogy rögzíteni is kell, ezért a két középső burkolat tartó pöcökből levágtam annyit, hogy szépen beférjen oda ahova szeretném.

Az alu profilt 3 helyen megfúrtam és csavarral rögzítettem a műanyaghoz, ezzel megrögzítve a felső burkolati műanyagot.

Jöhetett a led szalag. Ehhez én 12 voltos, COB ledet, azaz nagy led dióda sűrűségű szalagot használtam ami sokkal egységesebb fényt ad. Természetes színhőmérséklet terén hidegfehérre esett a választásom, az a legideálisabb ha munkáról van szó.

Ezt szerencsére nem kellett forrasszam mert gyári csomag volt, így volt vezeték az elején. Fúrtam még egy lyukat a profil szélénél a műanyag burkolatba és átvezettem rajta a vezetéket és bele ragasztottam a profilba a szalagot.

Természetesen kapott egy átlátszó plexi búrát is a profil, hogy amennyire lehet, védjük a szalagot a festéktől. Ezután jöhetett az elektronika. A terv az volt, hogy a világítást egyszerre tudjam kapcsolni a motorral. Tudom kicsit túltoltam de mivel okosotthon vezérléseket tervezek és tesztelek jelenleg így egy itthon lévő okos relét használtam a kapcsoló kiváltására.

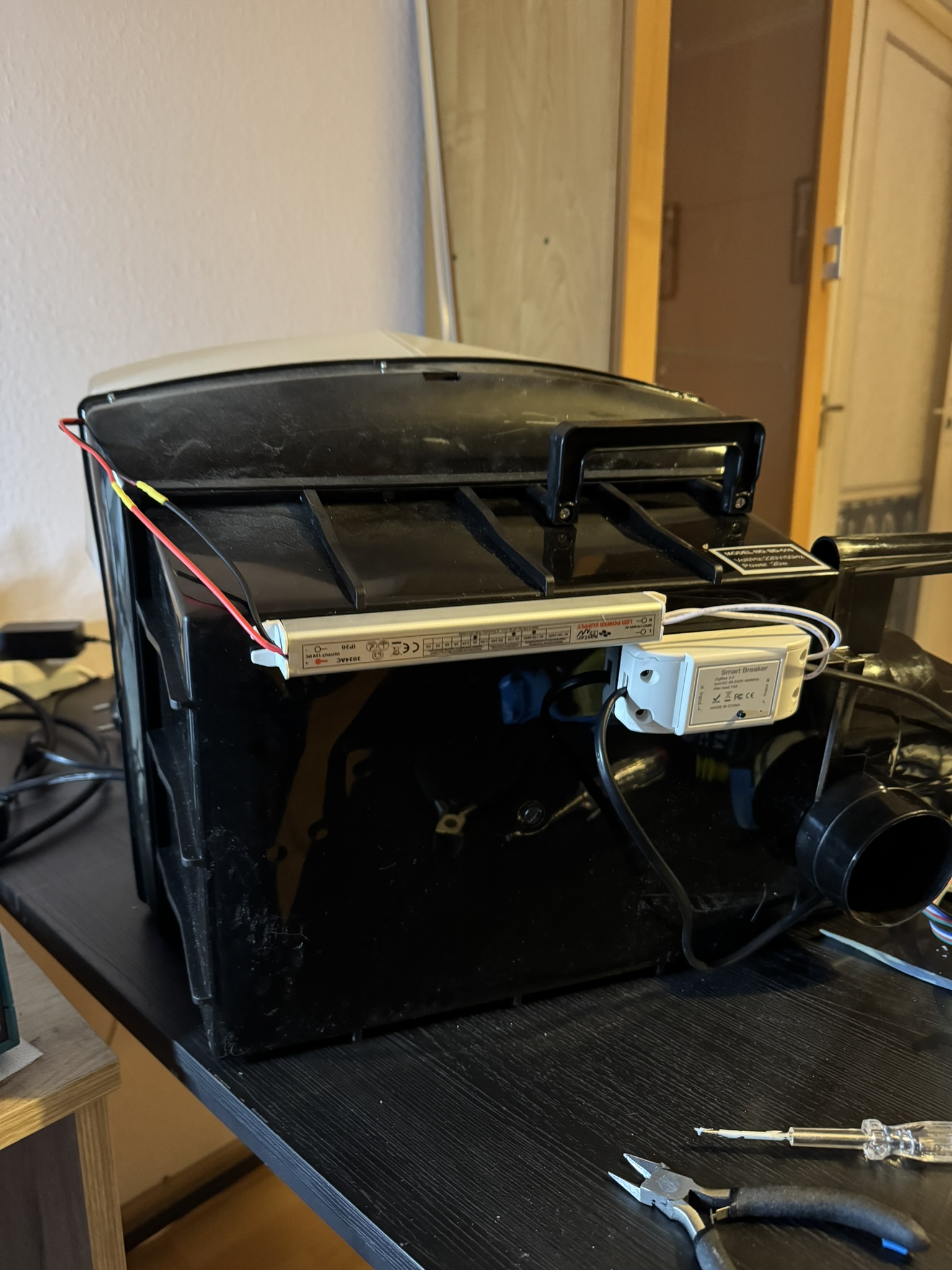

Elvágtam a motorhoz menő tápkábelt, ezt megblankolva a ledszalag tápjával bekötöttem az okos relé kimenetébe, a bemenetébe pedig bekötöttem a gyári kábelt, a rajta lévő kapcsoló nélkül. Jöhetett a teszt. Bedugtam, párosítottam az itthoni okos rendszerrel és már kapcsolhattam is fel. A végeredménnyel határozottan elégedett vagyok.

Természetesen aki szeretné hasonló módon megépíteni, van lehetőség bármilyen kapcsoló alkalmatosságot használni az okos relé helyett.

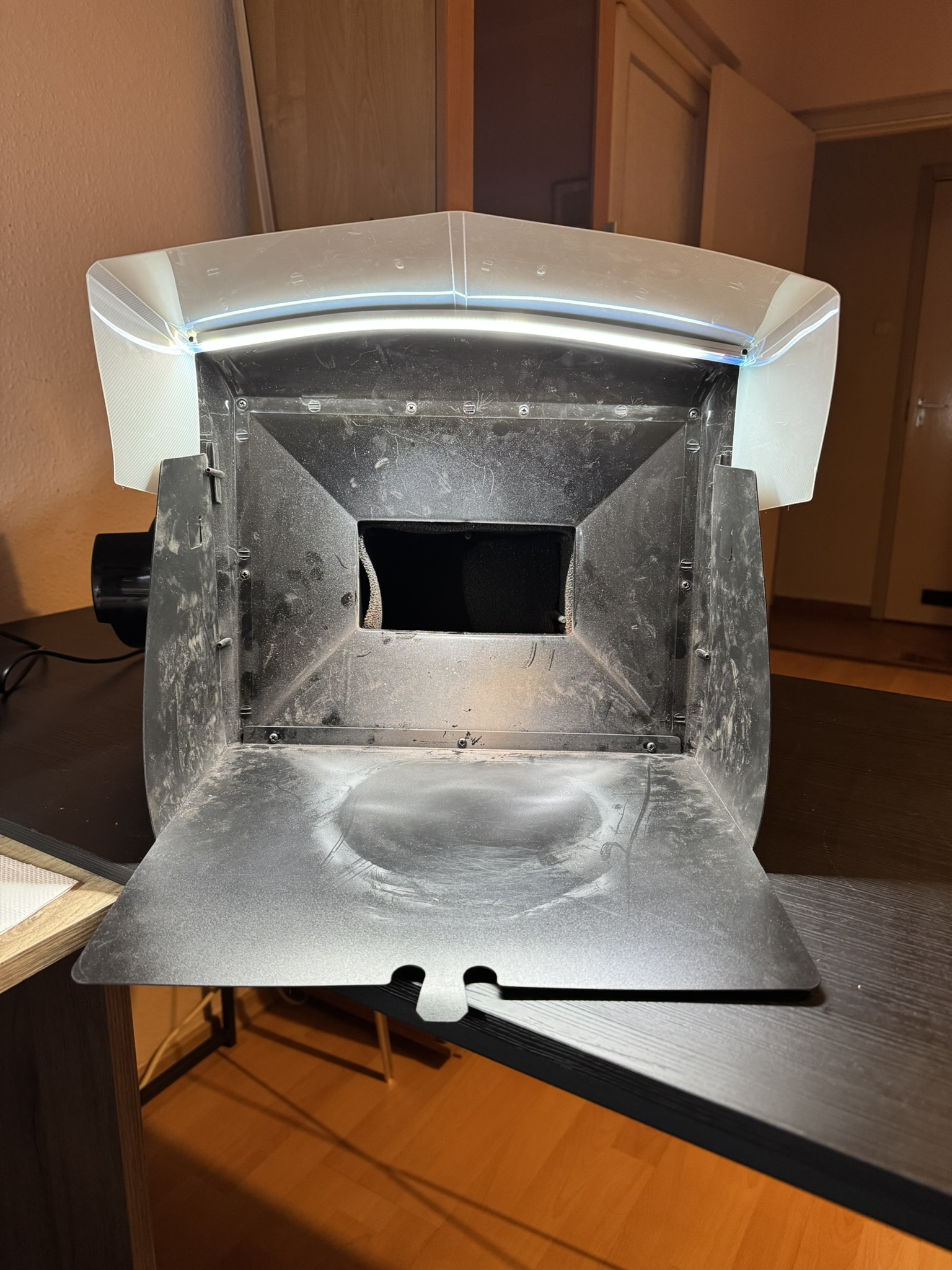

Mint láthatjátok, nem egy díjnyertes kivitelezés, viszont funkcionalitásában tökéletesen megfelel a célnak, sőt még talán kicsit túl is mutat a fényereje miatt.
